Станок фуговальный Jet JJ-6L-M

- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из чугунного литья

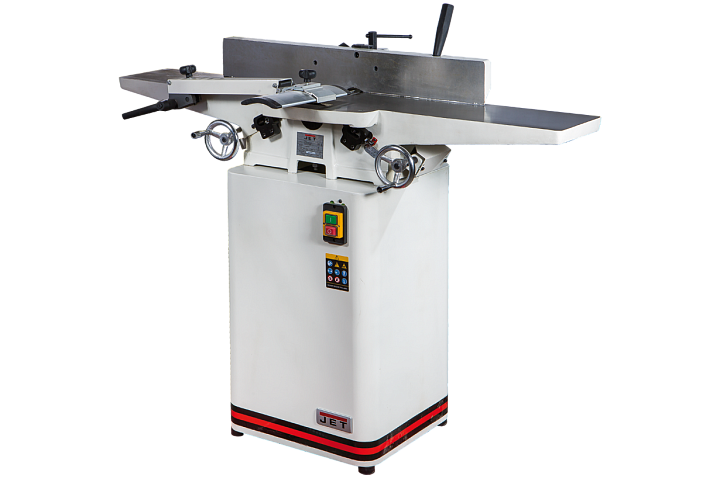

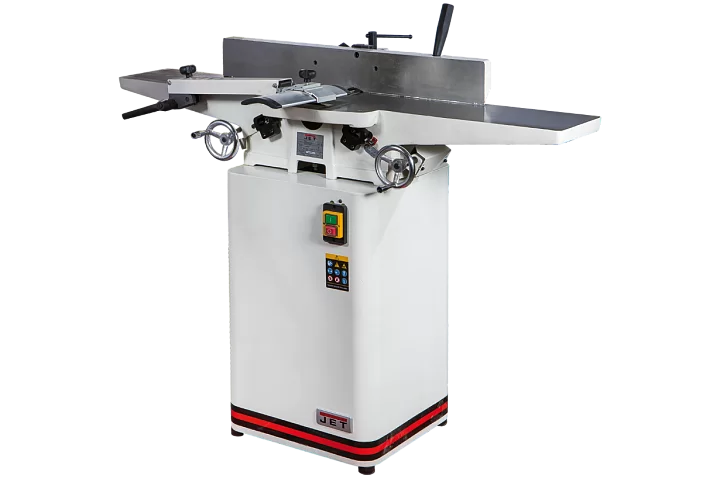

JJ-6 — фуговальный станок с длинными чугунными столами, предназначенный для любительского применения. Благодаря тому, что он выполнен по той же компоновочной схеме, что и профессиональные модели Jet, он точен и удобен в работе.

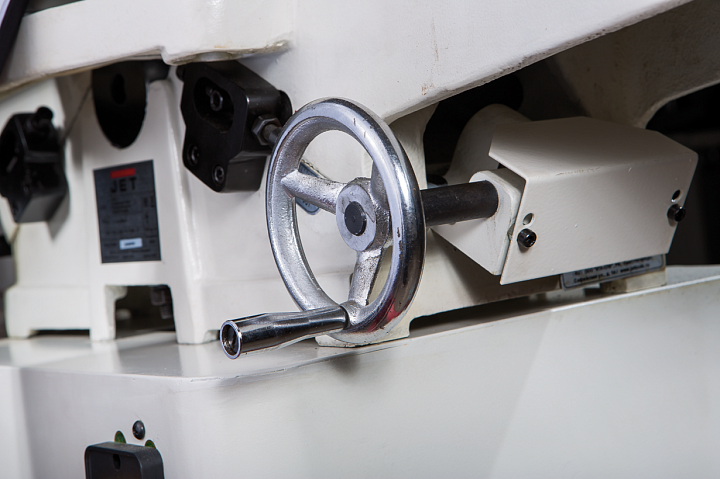

Конструктивно он состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

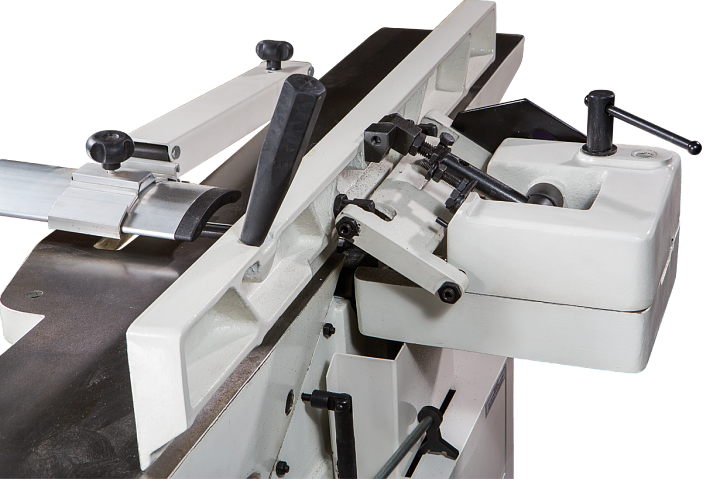

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

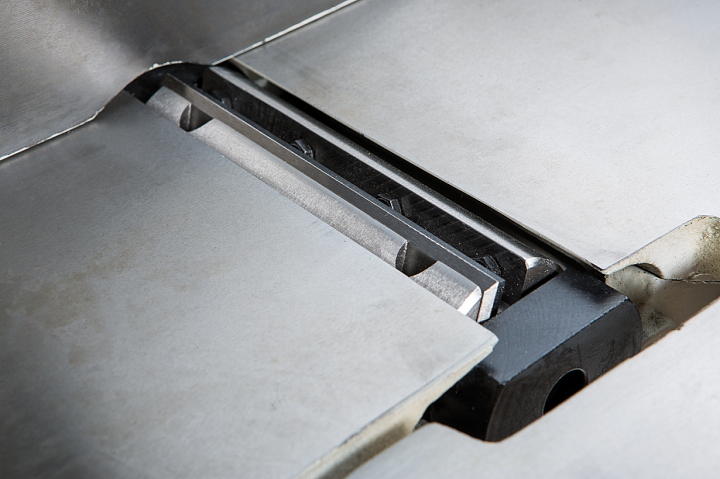

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
