Станок фуговальный Jet JJ-8 HH-M с ножевым валом helical

- Ножевой вал helical
- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из чугунного литья

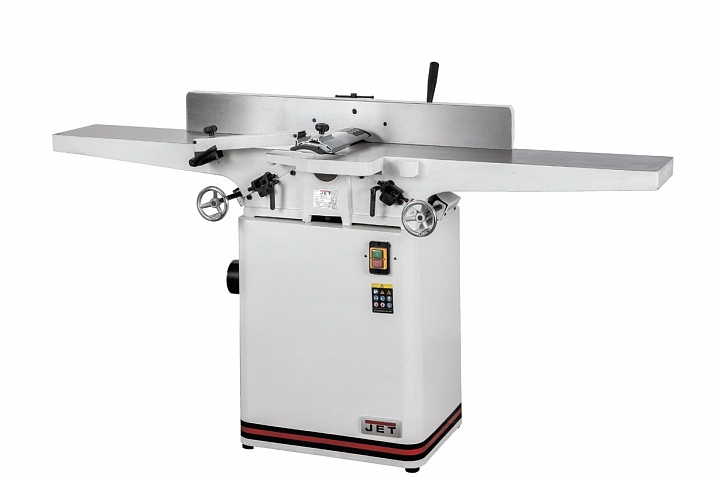

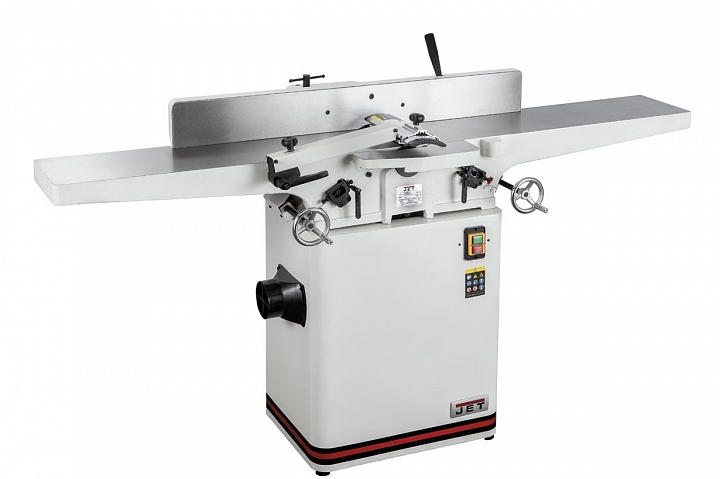

JJ-8HH-M — фуговальный станок с длинными чугунными столами и шириной строгания 200 мм, штатно оборудованный ножевым валом helical.

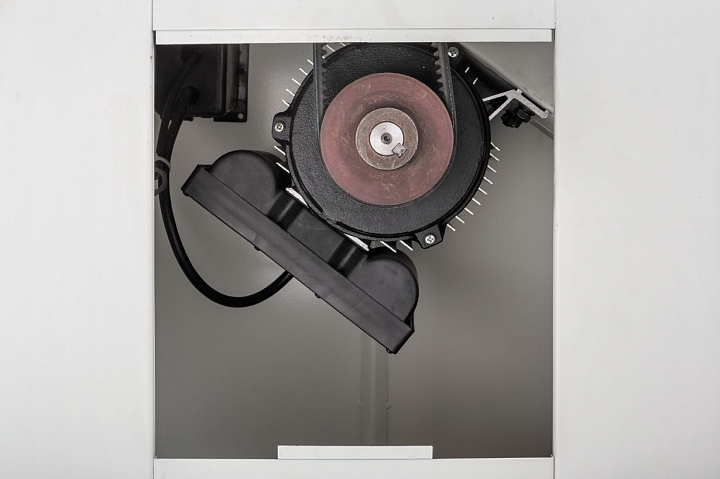

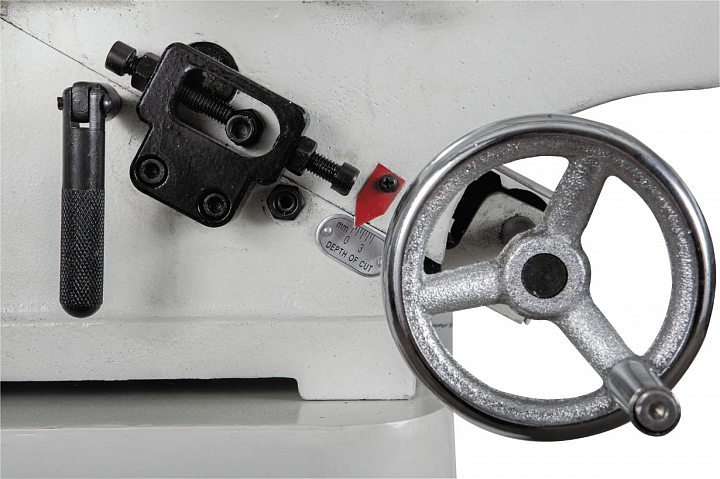

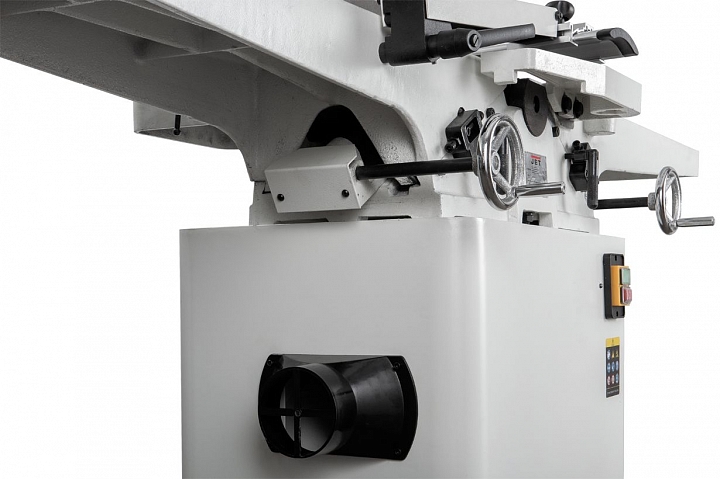

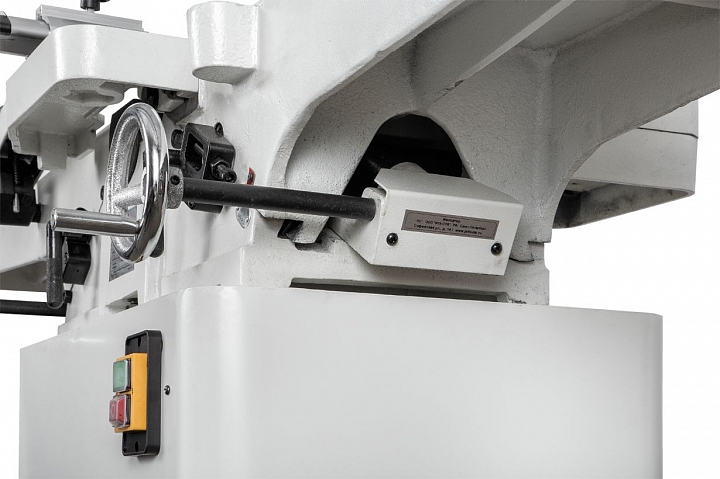

Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.

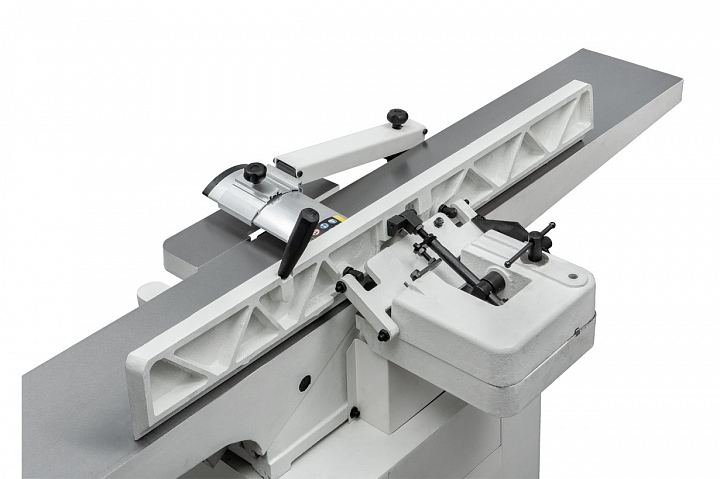

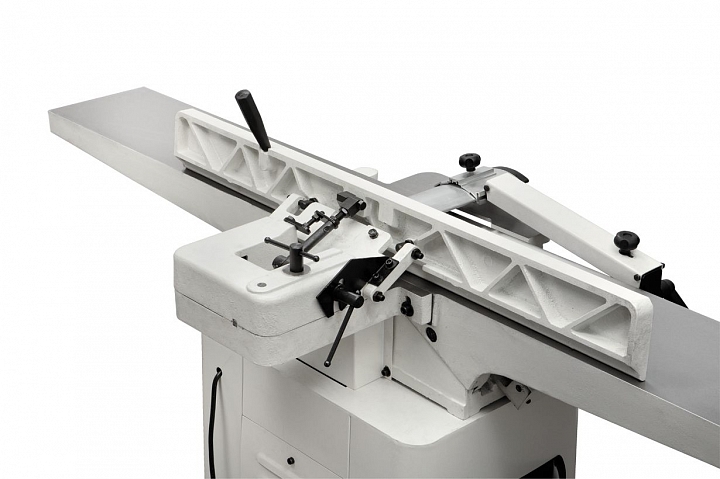

Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

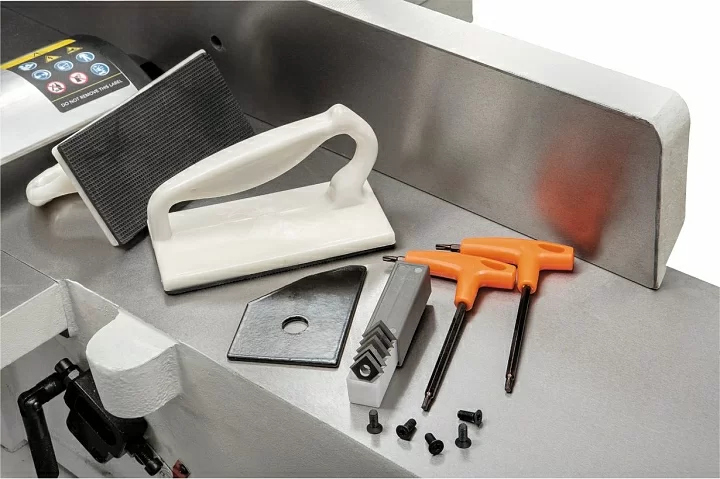

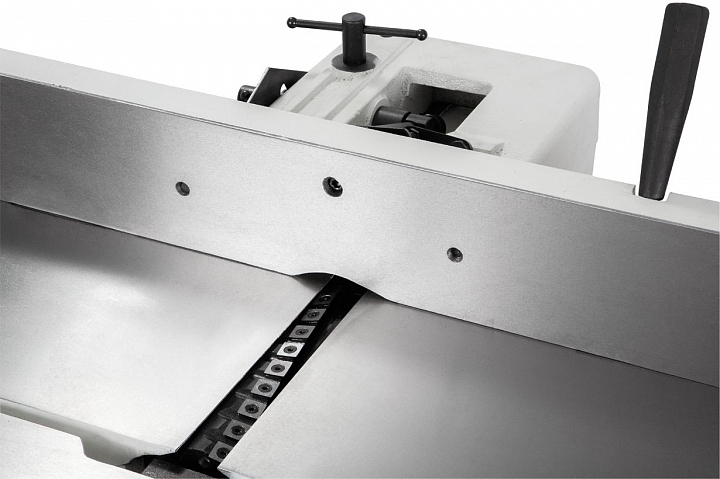

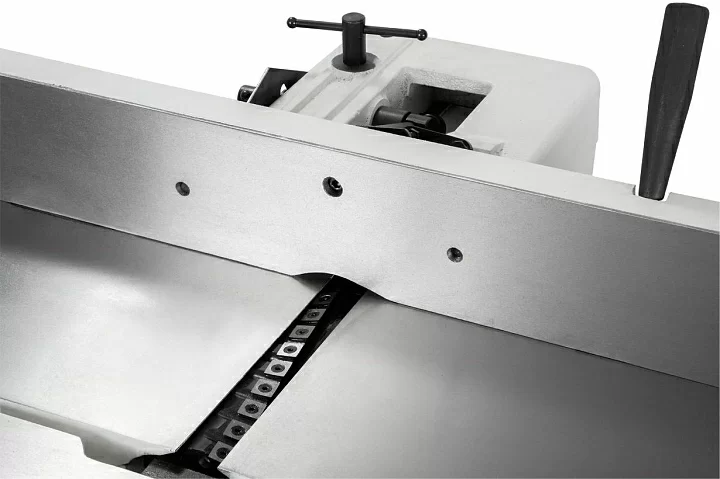

Благодаря технологии helical станок отлично походит для интенсивной эксплуатации: его обслуживание максимально упрощено, качество строгания на высоком уровне, стабильно во времени и мало зависит от сучковатости и свилеватости древесины. Вал helical имеет 36 твердосплавных лезвий, расположенных по спирали в четыре ряда, сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости, никаких настроечных операций при этом не требуется. Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
