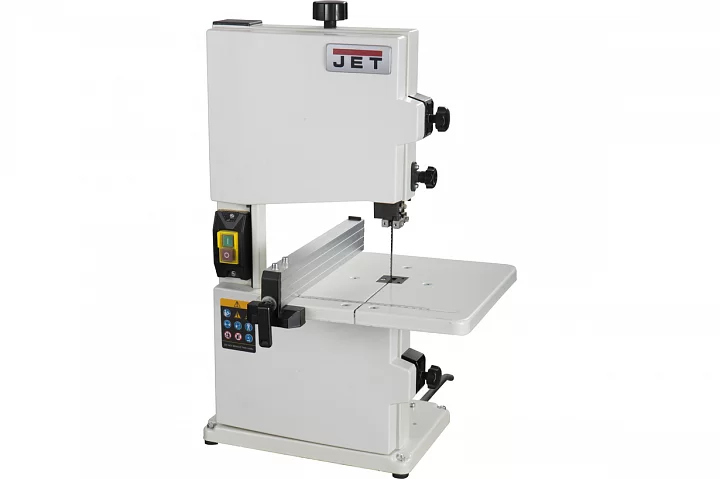

Станок ленточнопильный Jet JWBS-8-M

- Скользящие штифтовые направляющие пильного полотна
- Регулировка наклона пильного стола

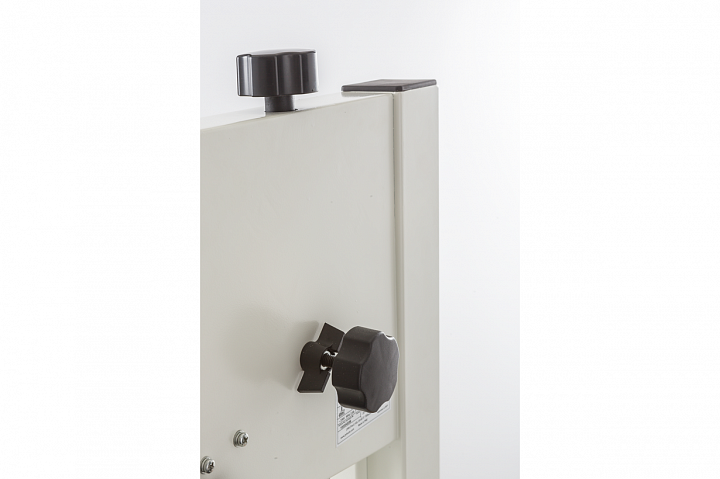

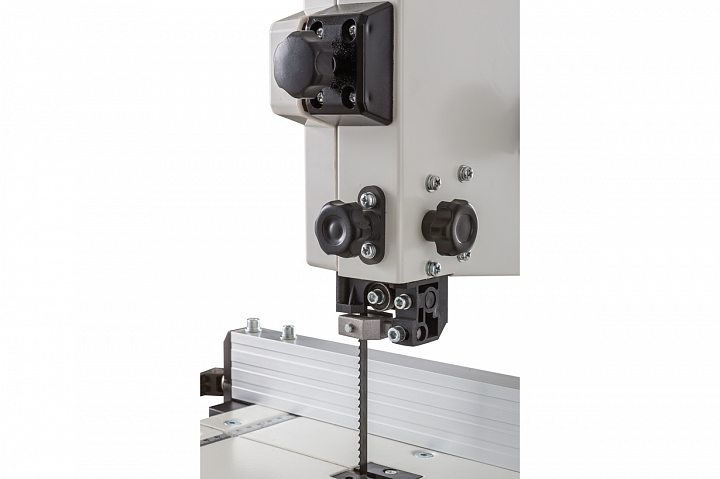

- Регулировка высоты распиловки вращением рукоятки
- Рабочий стол из стального листа
- Регулируемый параллельный упор

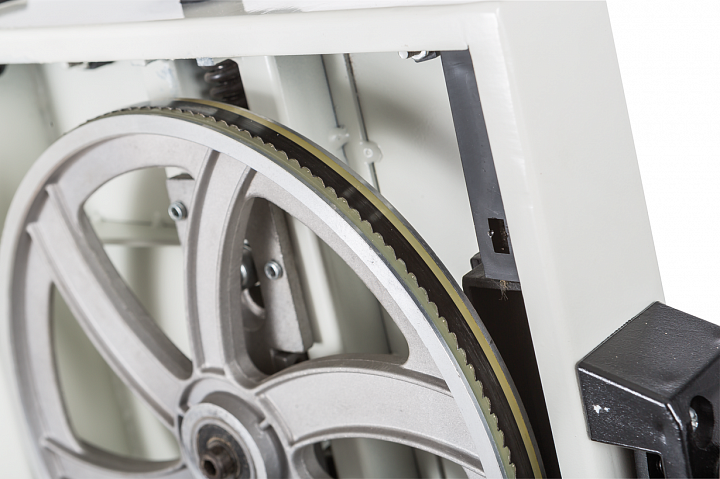

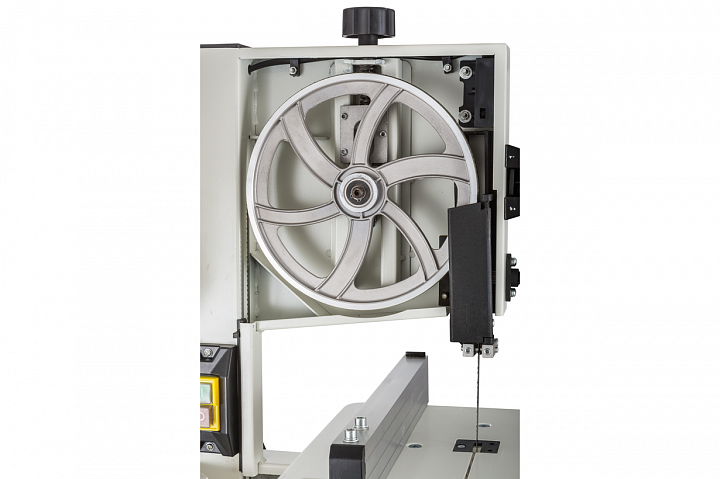

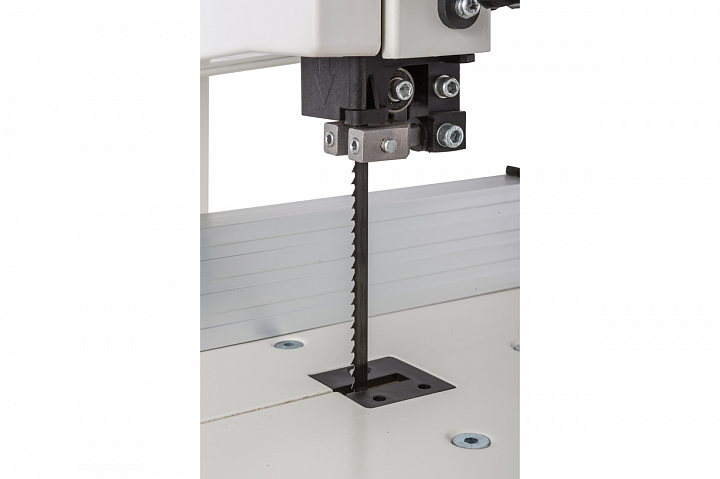

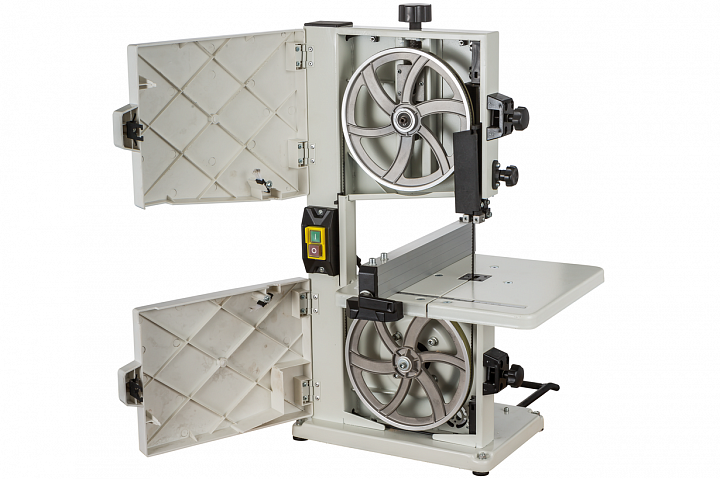

Jet JWBS-8-M компактный ленточнопильный станок для хобби и эпизодических работ по дому, гаражу или хозяйству. Его устройство очень рационально, что позволило реализовать все стандартные функции ленточной пилы, не усложняя конструкцию. Ведущий шкив диаметром 210 мм установлен прямо на вал двигателя: он делает 1420 оборотов в минуту и понижающий редуктор не требуется. Направляющие полотна изготовлены в виде цилиндрических штифтов, которые удерживают ленту своими торцами. По мере износа или при замене ленты их регулируют, сдвигая вдоль оси и зажимая винтами с шестигранником. Продольную опору обеспечивает ролик с шарикоподшипником. Весь верхний узел опускается и поднимается в зависимости от толщины заготовки; аналогично устроенный нижний узел неподвижно закреплен под рабочим столом.

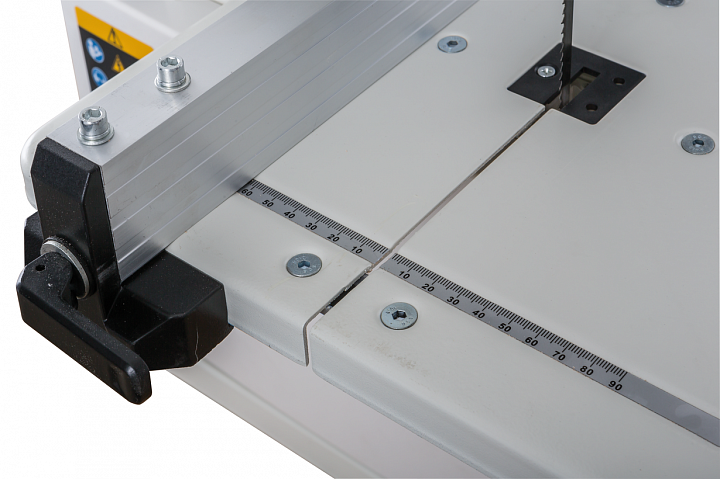

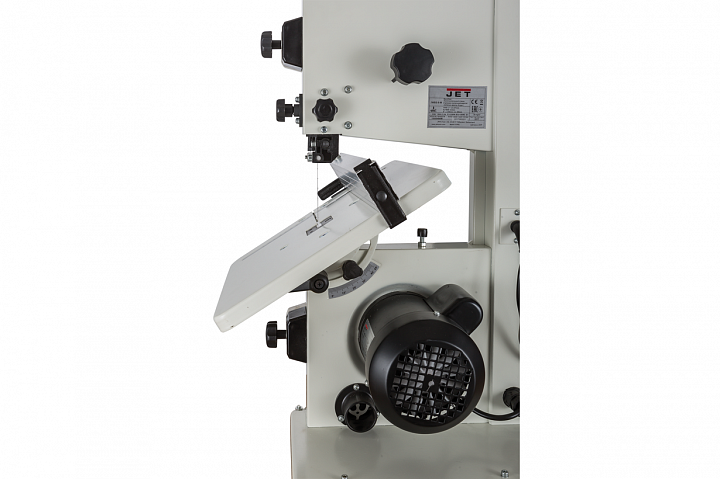

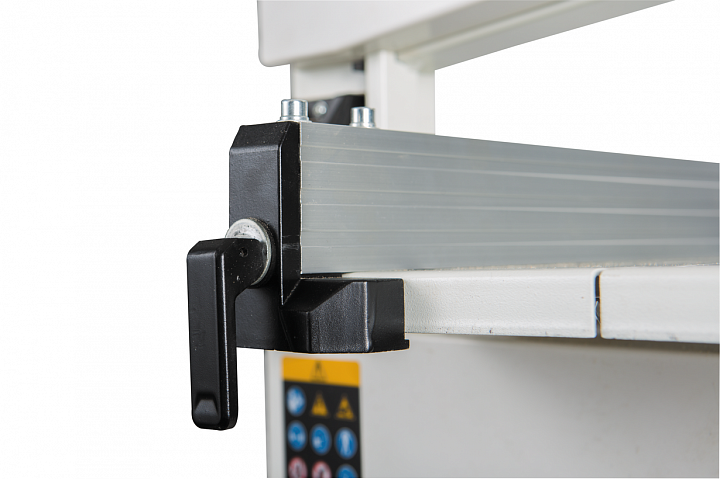

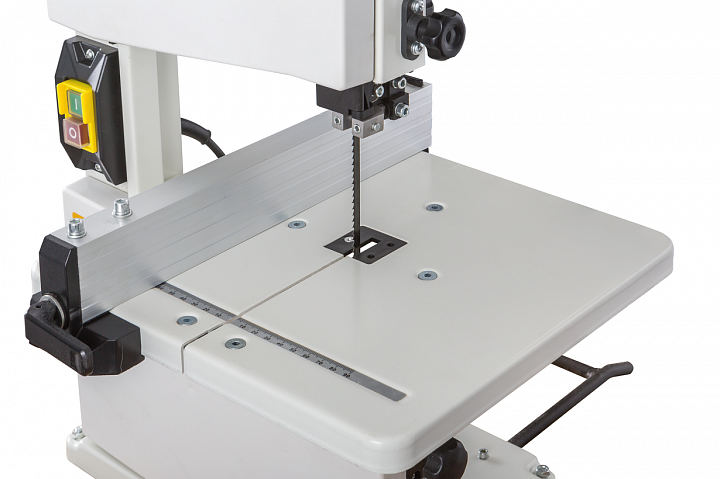

Для распиловки по прямой в комплект станка включен параллельный упор. Он фиксируется на отбортовке стола и перемещается вдоль края влево или вправо. Для удобства настройки предусмотрена миллиметровая шкала с началом отсчета в плоскости реза. Для выполнения угловых распилов стол можно наклонять на угол до 45 градусов.

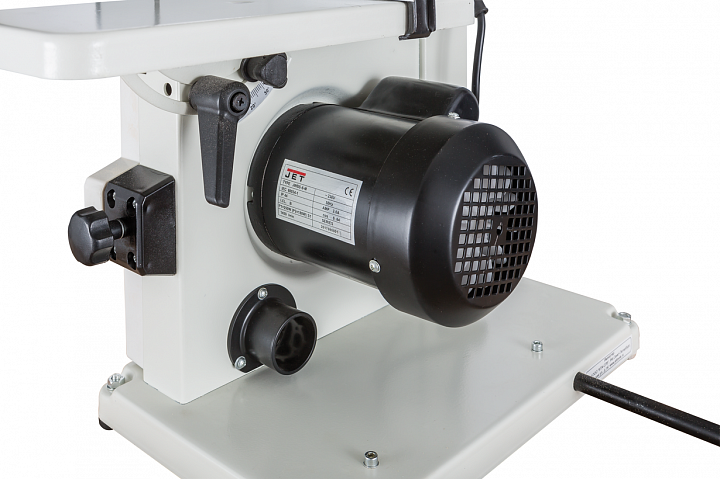

Станок рекомендуется подключить к системе аспирации: патрубок стружкоотсоса имеет диаметр 35 мм и находится на нижнем кожухе.
